Решения по материнским станциям КПГ

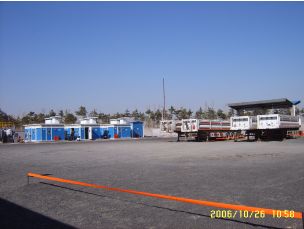

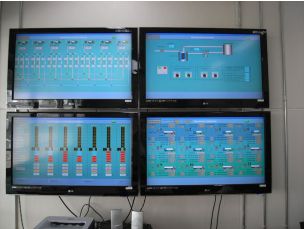

- Располагаясь в периферийной зоне на расстоянии 5 км от Бангкока, материнская станция VGT является одной из крупнейших в Тайланде и используется для поставки газа КПГ для подстанций PTT (Petroleum Authority of Thailand). Будучи запущеной в декабре 2009 года, данная станция имеет оборот в 300.000 м3/день, что удовлетворяет потребности в газе для 20 дочерних ....

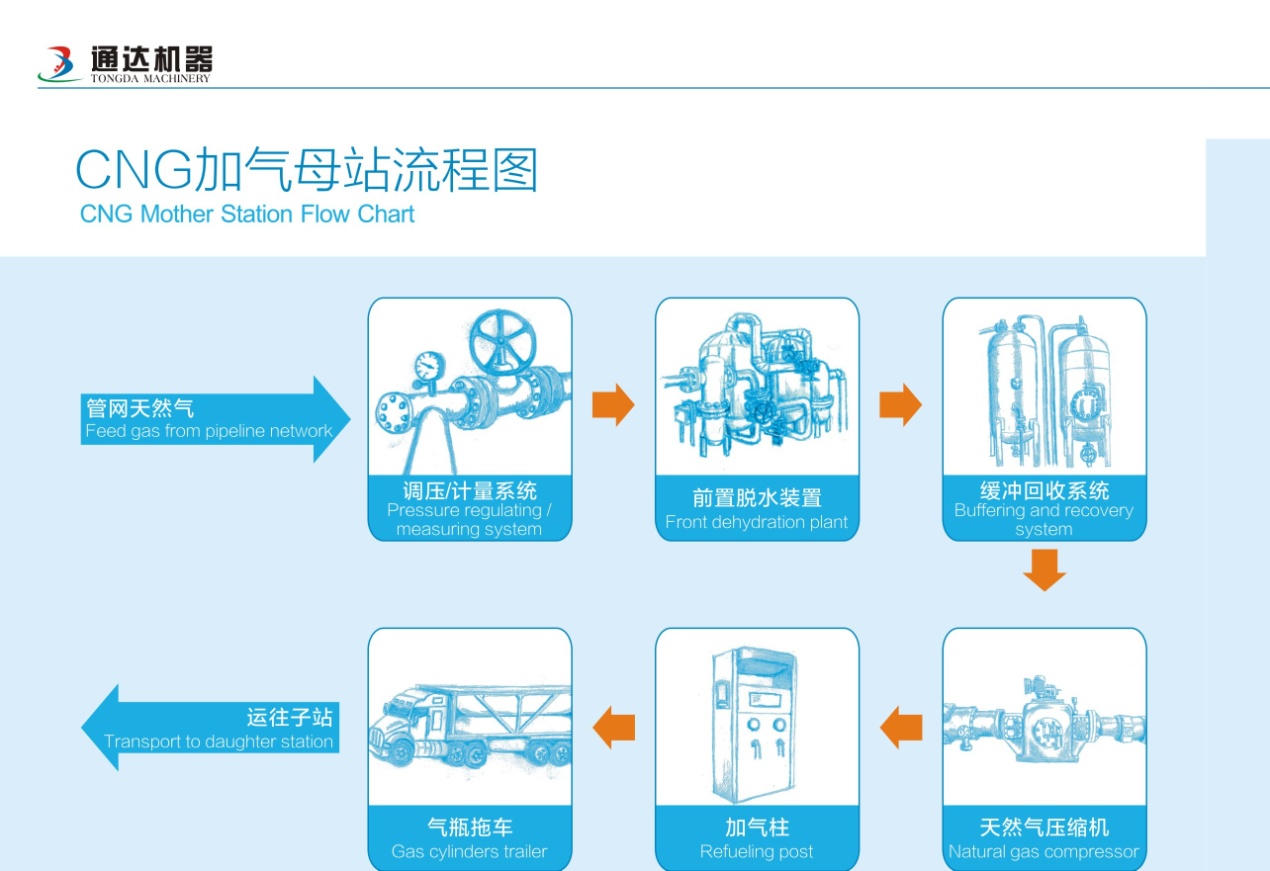

» Диаграмма технологического процесса на материнских станциях КПГ
Общее описание
1. Материнские станции КПГ используются для распределения компримированного природного газа по мобильным трейлерам; такие станции должны всегда находиться неподалеку от главного трубопровода природного газа. Трейлеры позволяют транспортировать газ на другие станции, которые находятся вне досягаемости от источника природного газа. Таким образом, основная задача материнских станций КПГ – снабжать газом дочерние станции и промышленные/городские системы газораспределения.
2. Основное оборудование материнских станций – это компрессоры, осушители газа, хранилища, газораздаточные колонки и т.д. Параметры и количество оборудования подбираются в зависимости от требований клиента по производительности.
Стандартный набор оборудования для материнской станции КПГ
№ | Оборудование | Уточняющие хар-ки | Конфигурация | Кол-во. |
1 | Система регуляции газа | Установка измерения и регуляции давления на раме. | Регулятор давления и расходомер на раме | 1комплект |
2 | Буферная цистерна | Буферная цистерна объемом 5 м3 | Буферная цистерна объемом 5 м3 для фильтрации и сепарации, клапаны, штуцеры | 1 шт. |
3 | Компрессор с водяным охлаждением | 3.390mmscfd (4000 Нм3/ч) | Главный компрессор, промежуточные охладители, сепараторы каждой ступени компрессии, проверочный клапан, продувочный клапан, предохранительные клапаны промежуточных охладителей, огнеустойчивый мотор, приборная доска, лубрикаторы, специальные инструменты, запасные части и техническая документация | 3 комплекта |
4 | Панель управления ПЛК (вне корпуса компрессора) |
Панель управления ПЛК и система безопасности | Система контроля Siemens S7-200, плавный пускатель, 7-дюймовый сенсорный экран, система автостарта, система автоматического выключения, автоматическая система контроля продувки, система предохранения компрессора | 3 комплекта |
5 | Осушители газа | 9000 Нм3/ч | 1 осушитель производительностью 9000 Нм3/ч | 1 комплект |
6 | Система охлаждения воды | Охлаждающая башня объёмом 200 тон | Для теплообмена трех компрессоров | 2 шт. |
7 | Раздаточные колонки | 5000 M3/ч макс. | CNG 050 USA с датчиком микродвижения или E+H массовый расходомер | 3 комплекта |
