Быстро опоражнивающийся резервуар-приёмник
Общее описание

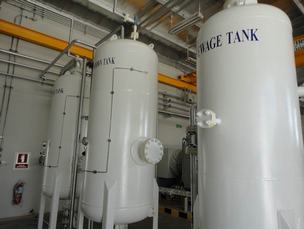

Быстро опоражнивающийся резервуар-приёмник используется для сбора продувочного и отходящего газа для дальнейшего перекачивания обратно в компрессор. Он работает в комплексе со сточной цистерной, которая исполняет функцию отделения газа от жидкости, хранения и спуска отработанной воды и масел. Вся система, таким образом, состоит из быстро опоражнивающегося резервуара-приёмника объемом 2 м3, сточной цистерны объемом 1 м3, охранного клапана, предохранительного клапана и трубопроворда. Быстро опоражнивающийся резервуар-приёмник и сточная цистерна должны использоваться в комплексе, чтобы обеспечивать максимальную безопасность окружающей среде.
Параметры:
A: Технические параметры быстро опоражнивающегося резервуара-приёмника на 2 м3
| 1Тип DN1000 |
| 2Класс ёмкостиSL-Ⅰ |
| 3Материал Природный газ, вода, масла |
| 4Форма Вертикальная колонна |
| 5Макс. расчётное давление (мПа) 2..0 |
| 6Рабочее давление (мПа) 1.8 |
| 7Расчётная температура (℃)50 |
| 8Рабочая температура (℃)-15~45 |
| 9Объем (м3)2.0 |
| 10Способ установкиНаружный, фиксированный |
B. Технические параметры сточной цистерны на 1 м3
| 1Тип DN800 |
| 2Класс ёмкостиОбыкновенное давление |
| 3Материал Природный газ, вода, масла |
| 4Форма Вертикальная колонна |
| 5Макс. расчётное давление (мПа) 0.07 |
| 6Рабочее давление (мПа) атмосферное |
| 7Расчётная температура (℃)60 |
| 8Рабочая температура (℃)-20~60 |
| 9Объем (м3)1.0 |
| 10Способ установкиНаружный, фиксированный |
