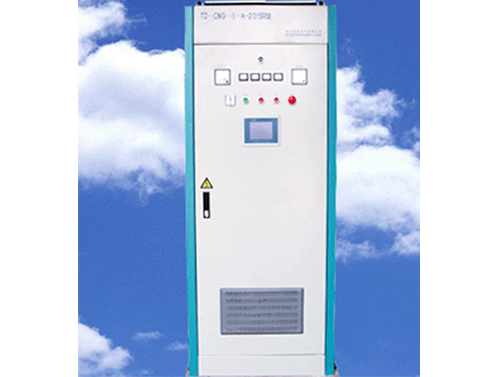

Пульт управления компрессора с ПЛК
Преимущества:

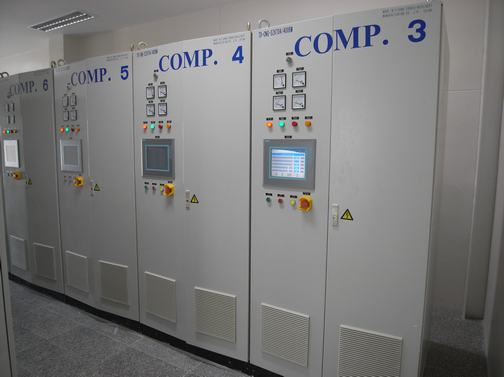

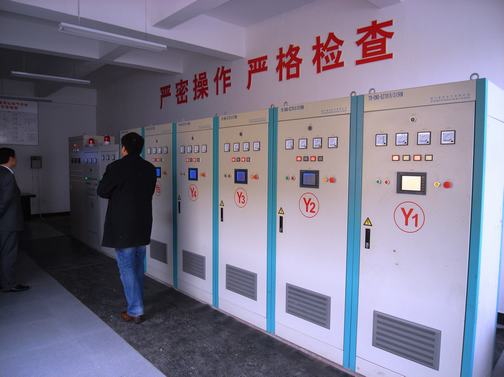

1. Каждый компрессор оборудован отдельной ПЛК панелью с 7-10-дюймовым сенсорным экраном.
2. Имея программируемый логический контроллер, компрессор приобретает многочисленные функции самопредохранения и автоматизации управления, что повышает надёжность и безопасность агрегата. Основные компоненты панели ПЛК – это программируемый командоаппарат, текстовый дисплей (TD-200) и электромагнитный контактор S7-200 (SIEMENS).

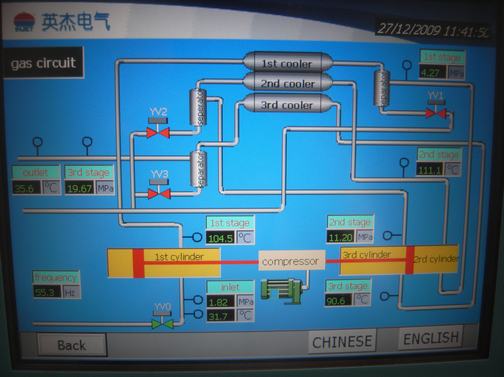

3. Температура и давление компрессора показываются и сигнализируются панелью ПЛК. Она использует программируемый контроллер (Siemens S7-200, Германия), который имеет 24 входных переключателя, 12 типов имитированных выходов и 16 типов выходных переключателей; текстовый дисплей включает в себя операционную систему на английском языке и помагает контролировать любой процесс простым нажатием на определённые кнопки операционной системы (или же трансмиттера, соленоидного клапана или контрольной панели).
4. Панель ПЛК отличается высокой функциональностью и технологичностью.
Компонентные системы панели ПЛК:

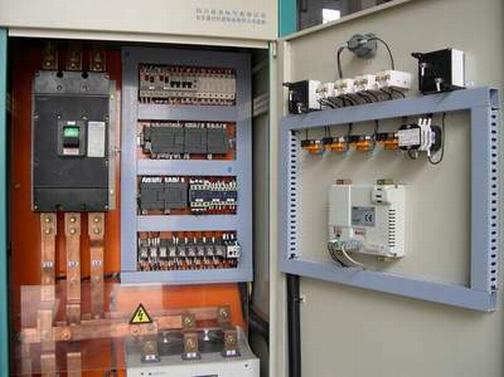

1. Панель ПЛК состоит из главного контура и контролируемой обратной цепи; главный контур состоит из покрытого пластиком прерывателя, контактора и плавного пускателя. Обратная цепь состоит из центрального процессора CPU224, аналого-цифрового преобразователя, дисплея TD200, выключателя электропитания, центрального реле, кнопок, лампочек и приборов измерения напряжения и тока.
2. Имеет функцию аварийного отключения.
3. Работает как в ручном, так и в автоматическом режиме.
4. Основной способ включения главного агрегата – это плавный запуск, при котором главный мотор запустится только через определённое время после включения масляного насоса.
5. Автоматический режим: может управлять включением, приёмом, циркуляцией и остановкой компрессора с целью самопредохранения. ПЛК может также диагностировать ошибки настроек и показа параметров циркуляции.
Предохранительные функции
1. Предохранитель от превышения/падения входного давления компрессора.
2. Предохранитель от перегрузки каждой ступени выходного давления.
3. Предохранитель от перегрева
4. Предохранитель от падения давления масла
5. Предохранитель от перегрузки давления охладительной воды
6. Предохранитель от перегрузки мотора/генератора.
Доступны кнопки для:
1. Перезапуска компрессора после аварийного отключения.
2. Аварийного отключения.
3. Плавного старта.
4. Опций инверторного стартера.
