Автомобильные баллоны для КПГ
Автомобильные баллоны для КПГ могут быть двух видов: баллоны, состоящие из стального лейнера и оболочки из композиционного материала (тип II) и стальные баллоны (тип I). Характеристики каждого типа приведены внизу.

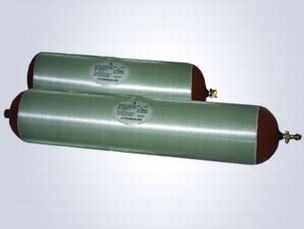

Баллоны из стального лейнера и оболочки из композиционного материала (тип II)
Характеристики:
1. Данные баллоны разработаны путем расчёта напряжений программой ANSYSFEA. Они произведены независимо разработанной 4-осевой завёрточной CNC-машиной, и их параметры отвечают требованиям стандартов ISO11439:2000 и ANSI/CSANGV2:2000. Они характеризуются устойчивостью к низким температурам, усталостной прочностью, оптимальным соотношением веса/объёма, приятным внешним видом, безопасностью и надёжностью. Применимы для разных видов автомобилей, автобусов и грузовиков.
2. Заправляются компримированным природным газом; рабочее давление – 20 мПа, допустимая температура воздуха -40~+65℃.
Параметры:
| Model | Outer diameter of liner /mm | Outer diameter of cylinder /mm | Outer diameter of cylinder /mmVolume/L | Length(excl. valve)/mm | Weight(excl. valve)/Kg |
| CNG2-G-325-45-20B | φ325 | φ334 | 45 | 705 | 38 |
| CNG2-G-325-50-20B | 50 | 800 | 41.3 | ||
| CNG2-G-325-55-20B | 55 | 865 | 44.6 | ||
| CNG2-G-325-60-20B | 60 | 925 | 47.7 | ||
| CNG2-G-325-65-20B | 65 | 990 | 51 | ||
| CNG2-G-325-70-20B | 70 | 1055 | 54.2 | ||
| CNG2-G-325-80-20B | 80 | 1185 | 60.7 | ||
| CNG2-G-325-120-20B | 120 | 1695 | 86.3 | ||
| CNG2-G-356-65-20B | φ356 | φ363 | 65 | 876 | 53 |
| CNG2-G-356-70-20B | 70 | 931 | 56.2 | ||
| CNG2-G-356-75-20B | 75 | 986 | 59.5 | ||
| CNG2-G-356-80-20B | 80 | 1041 | 62.7 | ||
| CNG2-G-356-100-20B | 100 | 1261 | 75.7 | ||
| CNG2-G-356-140-20B | 140 | 1702 | 101.7 | ||
| CNG2-G-406-82-20B | φ406 | φ414 | 82 | 821 | 70.8 |
| CNG2-G-406-90-20B | 90 | 943 | 76.3 | ||
| CNG2-G-406-95-20B | 95 | 985 | 79.6 | ||
| CNG2-G-406-100-20B | 100 | 1027 | 82.9 | ||
| CNG2-G-406-103-20B | 103 | 1052 | 86 | ||
| CNG2-G-406-140-20B | 140 | 1366 | 111 | ||
| CNG2-G-406-212-20A | 212 | 2010 | 155.6 |

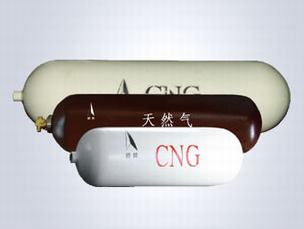

Стальные баллоны (тип I)
Характеристики:
1. Бесшовные: характеризуются усталостной прочностью, оптимальным соотношением веса/объёма, приятным внешним видом, безопасностью и надёжностью.
2. Заправляются компримированным природным газом; рабочее давление – 20 мПа, допустимая температура воздуха -40~+65℃.
Параметры:
| Модель | Внешний диаметр лейнера (мм) | Материал | Объем (л) | Длина (без вентеля) (мм) | Вес (без вентеля) (кг) |
| CNP20-30-232A | Φ232 | 30CrMo | 30 | 956 | 42.3 |
| CNP20-50-232A | 50 | 1510 | 66.2 | ||
| CNP20-20-232A WM | 34CrMo4 | 20 | 650 | 25.4 | |
| CNP20-28-232A WM | 28 | 860 | 33.1 | ||
| CNP20-35-232A WM | 35 | 1072 | 40.6 | ||
| CNP20-50-279A | Φ279 | 30CrMo | 50 | 1093 | 65.2 |
| CNP20-80-279A | 80 | 1655 | 98.3 | ||
| CNP20-31-279A WM | 34CrMo4 | 31 | 721 | 40.2 | |
| CNP20-50-279A WM | 50 | 1079 | 58.9 | ||
| CNP20-80-279A WM | 80 | 1644 | 88.4 | ||
| CNP20-80-356A | 30CrMo | 80 | 1099 | 103.6 | |
| CNP20-100-356A | 100 | 1333 | 125.5 | ||
| CNP20-120-356A | 120 | 1567 | 147.4 | ||
| CNP20-140-356A | Φ356 | 140 | 1801 | 169.3 | |
| CNP20-57-356A WM | 57 | 817 | 67.4 | ||
| CNP20-70-356A WM | 34CrMo4 | 70 | 981 | 79.1 | |
| CNP20-77-356A WM | 77 | 1046 | 85.4 | ||
| CNP20-80-356A WM | 80 | 1080 | 88.1 | ||
| CNP20-100-356A WM | Φ356 | 100 | 1309 | 106.1 | |
| CNP20-113-356A WM | 34CrMo4 | 113 | 1400 | 114.5 | |
| CNP20-140-356A WM | 140 | 1768 | 142.2 | ||
| CNP20-145-356A WM | 145 | 1825 | 146.2 | ||
| CNP20-90-406A | Φ406 | 30CrMo | 90 | 980 | 124 |
| CNP20-100-406A | 100 | 1070 | 135 | ||
| CNP20-120-406A | 120 | 1245 | 155 | ||
| CNP20-140-406A | 140 | 1420 | 176 | ||
| CNP20-100-406A WM | 34CrMo4 | 100 | 1053 | 107.5 | |
| CNP20-120-406A WM | 120 | 1224 | 124.5 | ||
| CNP20-140-406A WM | 140 | 1395 | 141.5 | ||
| CNP20-160-406A WM | 160 | 1567 | 159 | ||
| CNP20-180-406A WM | 180 | 1738 | 176 |
